基礎 製図 検定は、ものづくりの設計思想を図面という共通言語に落とし込むための登竜門として、多くの技術者や学生から確固たる支持を集めています。どれほど高度なデジタル技術が現場を席巻しようとも、線の太さ一本に込められた意図や立体を正確に平面へ展開する幾何学的な直感力は、すべてのエンジニアリングの土台に他なりません。紙と鉛筆で製図板に向かい合う愚直なトレーニングこそが、プロとして通用する空間認識力を鍛え上げる最短ルートです。

近年の産業界では自動化が進む一方で、若手エンジニアの図面読解力不足が現場の深刻なボトルネックとして浮上しており、基礎的な読図・作図能力を証明できる基礎 製図 検定の価値が改めて見直されています。設計者の意図を正しく汲み取り、加工現場へ狂いなく伝えるコミュニケーションの要石を身につけることは、技術者としてのキャリアを力強く押し広げる武器になるはずです。

ものづくり現場が今あえて「手描き」と基本作図を再評価する理由

日本の製造業は今、急激なデジタルトランスフォーメーションの渦中にあります。しかし、どれほど洗練された3Dモデルを画面上で構築できても、公差や加工基準を無視した「作れない図面」を引いてしまえば現場は混乱を極めます。公益財団法人全国工業高等学校長協会が主催する検定試験が長年にわたって重視されている背景には、まさにこの実践的な作図感覚を肌で覚えさせる狙いがあります。

線の種類による優先順位、寸法の配置バランス、加工者の目線に立った視線誘導。手描き作業を通して指先に刻み込まれた感覚は、トラブル発生時に図面の誤りを瞬時に見抜く「違和感への感度」となって一生残ります。基礎を疎かにしたままソフトウェアの操作だけを覚えたオペレーターと、作図の理屈を身体で理解しているエンジニアの間には、埋めがたい実力の差が生じるのです。

ガスパール・モンジュが創始した投影法と「第三角法」の本質

私たちが普段何気なく使っている機械製図の体系は、18世紀のフランスの数学者ガスパール・モンジュが体系化した画法幾何学に端を発します。3次元の物体を2次元の平面上に数学的厳密さをもって表現するこの理論は、近代産業の発展を根底から支えてきました。

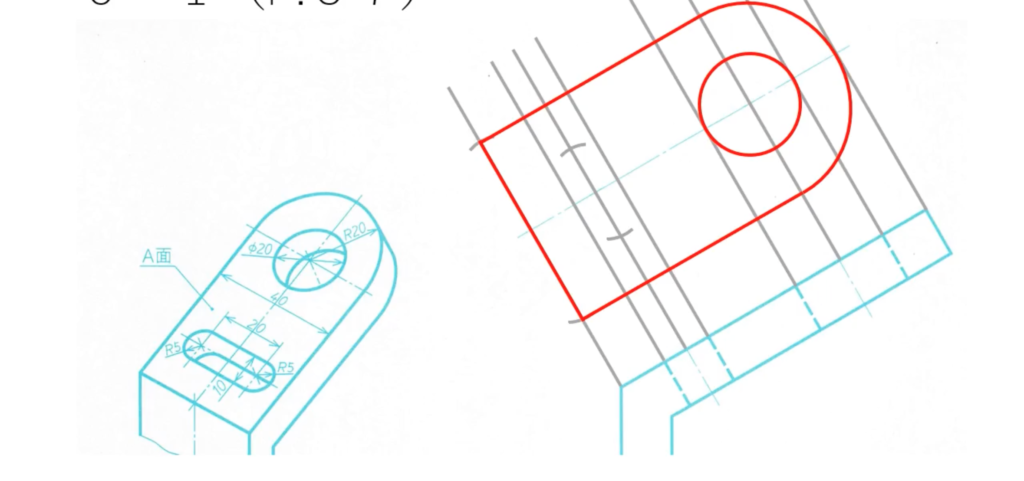

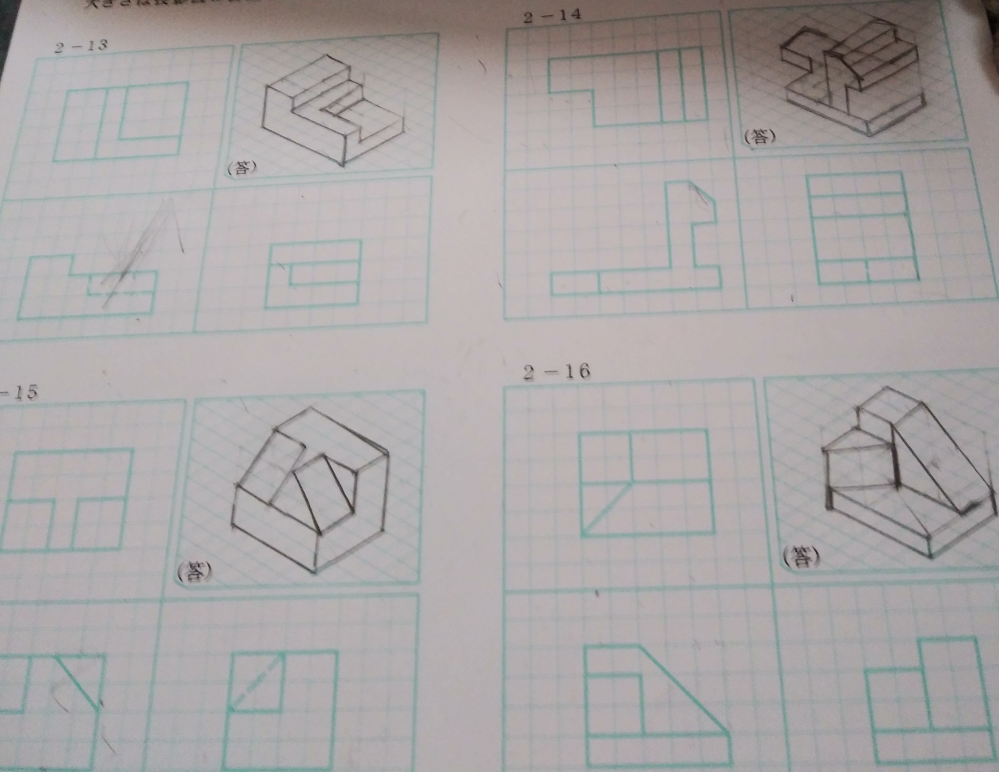

検定において最大の関門となるのが第三角法の正確な運用です。対象物を透明な箱の中に置き、正面図、平面図、右側面図へと視線を投影していくこのルールは、頭の中で立体を自在に回転させる訓練なしにはマスターできません。初学者が陥りやすい「隠れ線の見落とし」や「投影面の取り違え」を克服するには、日常のあらゆる立体物を三面図に脳内変換する地道なトレーニングが驚くほど効いてきます。

独学で合格率を跳ね上げる出題傾向分析と短期攻略ロードマップ

独学で確実に合格ラインを突破するためには、筆記試験と実技作図の配分を見極めた戦略的なアプローチが欠かせません。試験は理論問題とトレース・作図実技で構成されていますが、合否を分ける最大の要因は圧倒的に「実技のタイムマネジメント」にあります。

出題傾向を分析すると、理論分野では線の用途、投影法の基本原理、寸法の記入基準に関する正誤判定が定番です。ここは過去問を3〜5期分周回すれば短期間で満点近くまで引き上げられます。一方の実技は、制限時間内に描き終えなければ無条件で不合格となるシビアな世界です。最初の1週間で理論を固め、続く2週間で過去の作図課題を時間を計りながら毎日1枚仕上げる「3週間集中プログラム」を組むことで、独学でも合格率は劇的に跳ね上がります。

減点を防ぐJIS B 0001規格のツボと初心者泣かせの実技対策

製図の世界には、日本産業規格（JIS）が定めた厳格な文法が存在します。中でも機械製図の基本原則を規定したJIS B 0001の理解は、実技試験での減点を最小限に抑えるための絶対条件です。採点者は、図面全体の美しさだけでなく、規格に沿った記号や線の使い分けを極めて冷徹にチェックしています。

初心者が最も失点しやすいポイントは、外形線（太い実線）と寸法線・引出線（細い実線）の線幅のコントラスト不足、そして中心線（細い一点鎖線）の端部の突出寸法の乱れです。芯の硬さ（2H〜HB）を用途に応じて使い分け、製図板の上で定規をスライドさせる際の擦れ汚れをこまめにドラフティングテープやハケで防ぐこと。こうした泥臭い所作の徹底こそが、合格基準を満たす清潔で明瞭な図面を生み出します。

AutoCADやJw_cadへの橋渡しとCAD利用技術者試験との相乗効果

基礎製図で培った図面読解力は、汎用CADソフトを操作する段階で爆発的なアドバンテージへと変化します。業界標準のAutoCADや、建築・設備分野を含め根強いシェアを誇るJw_cadを学ぶ際、製図の基本ルールが頭に入っていれば、コマンドの意図が手に取るように理解できるからです。

さらに上位資格であるCAD利用技術者試験へのステップアップを目指す場合にも、投影法の知識は強力なバックボーンとなります。画面上でツールバーをクリックするだけの作業者から、設計意図を汲み取って図面を最適化できる真の設計技術者へと飛躍するための確かな足がかりが、ここにあります。

文部科学省の指針から読み解く機械工学キャリアの未来図

文部科学省が推進する専門高校や高等教育機関のカリキュラム改革においても、理論と実践を往還する工学教育の重要性が強調されています。機械工学の広範な領域において、製図は力学、材料、加工技術のすべてを結びつける「結節点」の役割を果たしているからです。

自動設計AIや高度なシミュレーション技術が進化する時代だからこそ、物理的な制約を理解し、正しい図面を介して意思決定を下せる人材の市場価値は高まり続けています。基礎製図の学びを通じて手に入れた精緻な視点は、これからの製造現場を牽引する揺るぎない自信となるはずです。 （出典: 基礎 製図 検定（Yahoo!ニュース））
